I2C 拡張ボード I2C-Rシリーズ

I2Cバスによる拡張が可能な入出力ボードです。
USBや無線LAN(Wi-Fi)からデジタル入出力やアナログ入力ができます。

ラインナップ

I2Cマスター

型番 機能 I2Cアドレス
DIO-8/4RE-UBC USB
絶縁デジタル入力(フォトカプラ入力・8点)
絶縁デジタル出力(フォトリレー出力・4点)
0x26(IOエクスパンダ)
DIO-8/4RD-WUC 無線LAN(Wi-Fi)
絶縁デジタル入力(フォトカプラ入力・8点)
絶縁デジタル出力(フォトリレー出力・4点)
0x25(IOエクスパンダ)

I2Cスレーブ

I2Cマスター(DIO-8/4RE-UBC または DIO-8/4RD-WUC)にスタックして使用できます。
「ラズベリーパイ(Raspberry Pi 5/4/3/2/Zero)」・「Jetson Nano 開発者キット」の拡張ボードとしても使用できます。

型番 機能 I2Cアドレス
AIO-32/0RA-IRC アナログ入力(32点) 0x49(ADC)
0x3e(マルチプレクサ)
DIO-0/16RC-IRC 絶縁デジタル出力(フォトリレー出力・16点) 0x24(IOエクスパンダ)
DIO-8/4RD-IRC 絶縁デジタル入力(フォトカプラ入力・8点)
絶縁デジタル出力(フォトリレー出力・4点)
0x23(IOエクスパンダ)

同じボードを複数使用する場合は、改造(I2Cスレーブアドレスの変更)が必要です。

使用イメージ

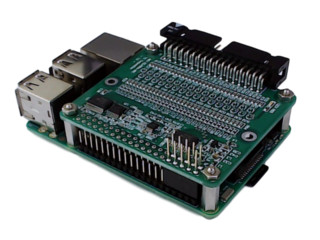

AIO-32/0RA-IRC をスタックした Raspberry Pi 3
AIO-32/0RA-IRC をスタックした Raspberry Pi 3

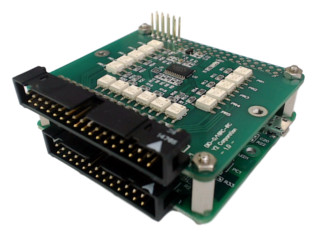

DIO-0/16RC-IRC をスタックした DIO-8/4RE-UBC
DIO-0/16RC-IRC をスタックした DIO-8/4RE-UBC
DIO-8/4RD-IRC をスタックした Jetson Nano 開発者キット
DIO-8/4RD-IRC をスタックした Jetson Nano 開発者キット
