各軸の動作の設定・取得

メニューの[動作パラメータ設定]-[各軸の動作]をクリックすると各軸の動作の設定・取得画面が表示されます。

動作パラメータに初期設定値はありませんので、動作開始前に動作パラメータを設定してください

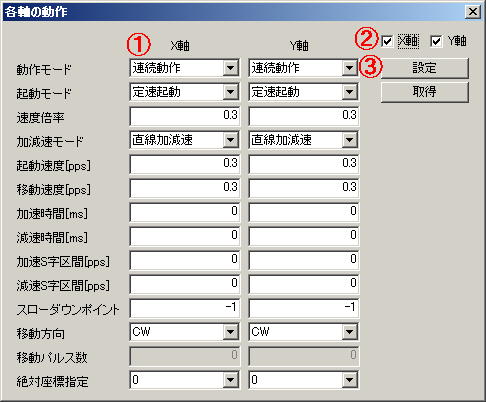

設定

各軸の動作の設定をおこないます。
設定の詳細についてはPmcmSetMotion関数の説明を参照してください。

  1. 各軸の動作パラメータの設定をしてください
    (設定をおこなわない軸の設定値も設定範囲内の数値にしてください)
  2. 設定をおこなう軸をチェック状態にしてください(複数の軸を選択可能です)
  3. 設定ボタンをクリックしてください。正常終了と表示されると設定完了です

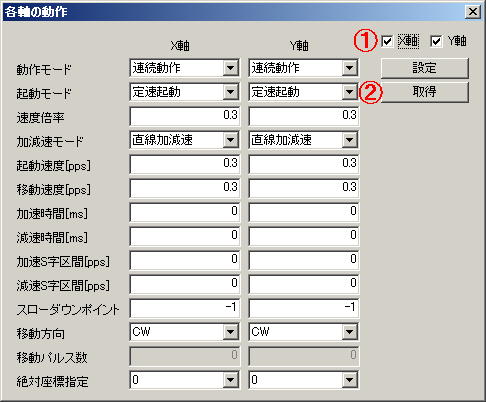

取得

各軸の動作設定の取得をおこないます。
設定の詳細についてはPmcmGetMotion関数の説明を参照してください。

  1. 設定を取得する軸をチェック状態にしてください(複数の軸を選択可能です)
  2. 取得ボタンをクリックしてください。正常終了と表示されると取得完了です
