USB-I2C変換ボードを使用してパソコンからデジタル入出力を制御する。
(DIO-8/4RE-UBCにデジタル入力8点・デジタル出力4点を増設する)

DIO-8/4RE-UBCのセットアップが済んでいない場合、DIO-8/4RE-UBCのセットアップと動作確認をおこないます。

DIO-8/4RE-UBCの使用方法(Windows)

DIO-8/4RE-UBCのUSBケーブルを取り外します。
(電源の供給をオフする為)

DIO-8/4RE-UBCとDIO-8/4RD-IRCをスタックして取り付けます。

DIO-8/4RD-IRCをスタックしたDIO-8/4RE-UBC

DIO-8/4RE-UBCとパソコンをUSBケーブルで接続します。

電源が供給されますので、金属などの導電性のある物とボードが触れないように注意してください。

サンプルをダウンロードして動作を確認します。

サンプル(Visual C#)
ソースコードをGitHubで公開しています。
ダウンロードは「Code」→「Download ZIP」からおこなえます。

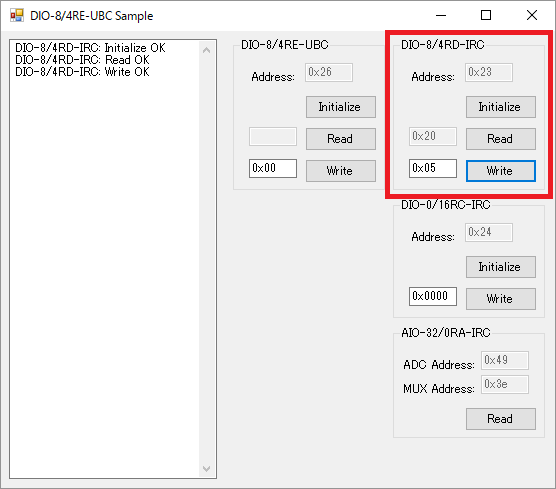

サンプルの画面

参考資料

DIO-8/4RD-IRCの製品情報・ドキュメント
