USB 2.0対応 高機能モーター制御ボード（モーションコントローラ） - PMC-Mシリーズ
お知らせ
搭載部品が変更されます（仕様に変更はありません）。
詳しくは搭載部品変更のお知らせをご確認ください。
PMC-M2C-U
ラインナップ・取扱説明書
ソフトウェア
よくあるお問い合わせ（FAQ）
概要
本製品は、USB接続タイプの高機能モーター制御ボード（モーションコントローラ）です。
サーボモーター、ステッピングモーター（パルスモーター）の制御に適しています。
連続動作、位置決め動作、原点復帰動作、直線補間動作がおこなえます。
USBポートのあるWindowsとLinuxで使用できます。
→ ノートパソコンや省スペースパソコン等、PCIスロットのないパソコンでも使用できます。
→ 機器などに組み込んで使われる場合、パソコンと機器間の接続ケーブルはUSBケーブルのみで済みシンプル・低コストです。
→ デバイスドライバ・専用API・サンプルプログラムが付属している為、簡単に使用することが出来ます。
USBはFull-speedモード(12Mbps)だけでなくHigh-speedモード(480Mbps)に対応しています。
→ ホストとの通信レスポンスが軽快です。
→ USBバスを占有する時間が最小限で済みますので、他のUSB機器（USBカメラ等）を接続している場合でも安心です。

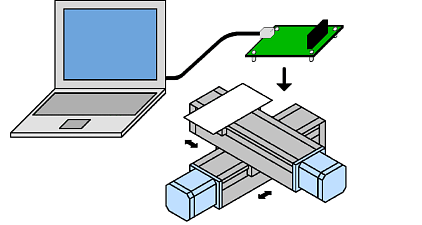

アプリケーション例
特長
主な機能
- 2軸モーター制御
- 定速／直線加減速／S字加減速
- パルス出力速度範囲：0.3pps～9.8Mpps
- 即停止／減速停止
- 連続動作／原点復帰動作／位置決め動作（PTP/CP）
- 直線補間動作
- エンコーダカウント、出力パルスカウント
- 動作中の速度/目標位置変更
- 非常停止入力
1台のPCに最大で16枚接続することができます。（USBハブ使用可）
ラインナップ・取扱説明書
- ハードウェアの仕様については取扱説明書を参照してください。
- ソフトウェアの仕様については、ソフトウェアマニュアルを参照してください。
| RoHS | 型番 | 価格 (税込) | モーター制御軸 | 取扱 説明書 | 返品 |
|---|---|---|---|---|---|
| 2 | PMC-M2C-U | ¥41,800 | 2 | 不可 |
RoHS
2：RoHS2指令（10物質）対応製品です。
ソフトウェア
ソフトウェアの仕様については、ソフトウェアマニュアルをご覧ください。
（ソフトウェアマニュアルは対応OSなどのソフトウェアの仕様やAPIの仕様・使用方法、サンプルコードなどが記載されたソフトウェア説明書です）
Pythonのサンプルプログラムについてはこちらを参考にしてください。
VBAで使用する場合はこちらを参照してください。
オプション
本体の他に付属品はありません。
お客様の用途に合わせてオプション品を選定していただく必要があります。
| RoHS | 型番 | 価格 （税込） | 仕様 | 備考 | 返品 |
|---|---|---|---|---|---|
| 2 | SPS-FF308M-4 | ¥330 | M3-8メスメス金属スペーサー4本 M3-6ダブルセムスネジ8本 | - | 不可 |
| 2 | SPS-MF308M-4 | ¥330 | M3-8オスメス金属スペーサー4本 M3-6ダブルセムスネジ4本 | - | 不可 |
| 2 | CBL-U2RO-2M | ¥990 | USB 2.0(480Mbps)ケーブル。2m。黒 | - | 不可 |
| 2 | CBL-U2RO-5M | ¥1,320 | USB 2.0(480Mbps)ケーブル。5m。黒 | - | 不可 |
| 2 | CBL-XHP4A-0.6M | ¥550 | XHコネクタハーネス（XHP-4）。600mm。 CN2に適合。【購入制限あり】 | 不可 | |
| - | CD-PMC-M | ¥5,500 | ソフトウェアパックCD ダウンロードは無料です。 CDが必要な場合のみ有料となります。 | ダウンロード | 不可 |
RoHS
2：RoHS2指令（10物質）対応製品です。
