USB 2.0対応 モーター制御ユニット(モーションコントローラ) - USB-PC104シリーズ

PMC-S4/00/00A-U
PMC-S4/00/00A-U
PMC-S4/16/32A-U
PMC-S4/16/32A-U (35V)

ラインナップ・取扱説明書
ソフトウェア
よくあるお問い合わせ(FAQ)

概要

本製品は、USB接続タイプのモーター制御ユニット(モーションコントローラ)です。
パソコンのUSBポートを使用してモーターを制御することができます。

USBポートのあるWindowsパソコンで使用できます。
→ ノートパソコンや省スペースパソコン等、PCIスロットのないパソコンでも使用できます。
→ 機器などに組み込んで使われる場合、パソコンと機器間の接続ケーブルはUSBケーブルのみで済みシンプル・低コストです。
→ デバイスドライバ・専用API・サンプルプログラムが付属している為、簡単に使用することが出来ます。

USBはFull-speedモード(12Mbps)だけでなくHigh-speedモード(480Mbps)に対応しています。
→ ホストとの通信レスポンスが軽快です。
→ USBバスを占有する時間が最小限で済みますので、他のUSB機器(USBカメラ等)を接続している場合でも安心です。

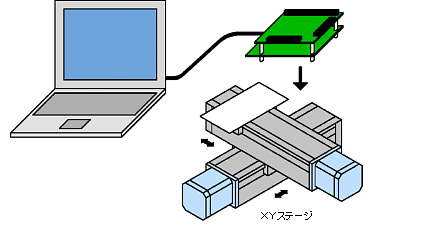

アプリケーション例

アプリケーション例

特長

ステッピングモーター(パルスモーター)の制御に最適です。

主な機能

  • 4軸または8軸モーター制御
  • 連続動作/原点復帰動作/位置決め動作(PTP)
  • 直線/S字加減速制御
  • 即停止/減速停止制御
  • 外部スタート/強制停止制御

1台のPCに最大で16台接続することができます。(USBハブ使用可)
USB-PC104シリーズのユニットを合わせて16台までです。

ラインナップ ・ 取扱説明書

  • ハードウェアの仕様については取扱説明書を参照してください。
  • ソフトウェアの仕様については、ヘルプファイルを参照してください。
    ヘルプファイル(モーター制御ユニット用のヘルプファイルをダウンロードしてください)

型番末尾に (35V) が付加されている製品は、従来の製品から仕様変更された製品です(従来製品の代替製品です)。
仕様変更点について
従来の製品は保守品になりました。
保守品について

RoHS 型番 価格
(税込)
モーター
制御軸
絶縁
入力
絶縁
出力
非絶縁
出力
取扱
説明書
返品
PMC-S4/00/00A-U ¥39,600 4 8 + 0 - 12 + 0 PDF 不可
PMC-S4/16/32A-U (35V) ¥59,400 4 8 + 16 32 12 + 0 PDF 不可
PMC-S4/32/64A-U (35V) ¥79,200 4 8 + 32 64 12 + 0 PDF 不可
× PMC-S4/16/N48A-U (35V) ¥53,900 4 8 + 16 - 12 + 48 PDF 不可
× PMC-S4/16/N112A-U (35V) ¥68,200 4 8 + 16 - 12 + 112 PDF 不可
× PMC-S4/32/N96A-U (35V) ¥68,200 4 8 + 32 - 12 + 96 PDF 不可
PMC-S4/00/N64A-U (35V) ¥53,900 4 8 + 0 - 12 + 64 PDF 不可
PMC-S4/00/N128A-U (35V) ¥68,200 4 8 + 0 - 12 + 128 PDF 不可
PMC-S8/00/00A-U ¥64,900 8 16 + 0 - 24 + 0 PDF 不可
PMC-S8/16/32A-U (35V) ¥84,700 8 16 + 16 32 24 + 0 PDF 不可
× PMC-S8/16/N48A-U (35V) ¥79,200 8 16 + 16 - 24 + 48 PDF 不可
PMC-S8/00/N64A-U (35V) ¥79,200 8 16 + 0 - 24 + 64 PDF 不可

RoHS
○:RoHS指令対応製品です。
×:対応していません。対応時期は未定です。

返品について

保守品

保守品を表示する

下記製品は保守品のため、今後生産中止になる予定です。
新規のご検討につきましては代替品でのご検討をお願いします。
保守品について

RoHS 型番 価格
(税込)
モーター
制御軸
絶縁
入力
絶縁
出力
非絶縁
出力
取扱
説明書
返品
PMC-S4/16/32A-U (50V) ¥62,647 4 8 + 16 32 12 + 0 PDF 不可
PMC-S4/32/64A-U (50V) ¥83,600 4 8 + 32 64 12 + 0 PDF 不可
× PMC-S4/16/N48A-U (50V) ¥56,100 4 8 + 16 - 12 + 48 PDF 不可
× PMC-S4/16/N112A-U (50V) ¥71,500 4 8 + 16 - 12 + 112 PDF 不可
× PMC-S4/32/N96A-U (50V) ¥70,400 4 8 + 32 - 12 + 96 PDF 不可
PMC-S4/00/N64A-U (50V) ¥57,410 4 8 + 0 - 12 + 64 PDF 不可
PMC-S4/00/N128A-U (50V) ¥73,123 4 8 + 0 - 12 + 128 PDF 不可
PMC-S8/16/32A-U (50V) ¥88,838 8 16 + 16 32 24 + 0 PDF 不可
× PMC-S8/16/N48A-U (50V) ¥82,500 8 16 + 16 - 24 + 48 PDF 不可
PMC-S8/00/N64A-U (50V) ¥83,600 8 16 + 0 - 24 + 64 PDF 不可


RoHS
○:RoHS指令対応製品です。
×:対応していません。対応時期は未定です。

返品について

ソフトウェア

ソフトウェアの仕様についてはヘルプファイルをご覧下さい。
(ヘルプファイルは対応OSなどのソフトウェアの仕様やAPIの仕様・使用方法、サンプルコードなどが記載されたソフトウェア説明書です)
ヘルプファイル(モーター制御ユニット用のヘルプファイルをダウンロードしてください)

オプション

USB-PC104シリーズは本体の他に付属品はありません。
お客様の用途に合わせてオプション品を選定して頂く必要があります。
オプション品選定

RoHS 型番 価格
(税込)
仕様 備考 返品
CBL-U2RO-2M ¥880 USB 2.0(480Mbps)ケーブル。2m。黒。RoHS対応 - 不可
CBL-U2RO-5M ¥1,100 USB 2.0(480Mbps)ケーブル。5m。黒。RoHS対応 - 不可
CBL-USB-PC104-CN3 ¥440 XHコネクタハーネス(XHP-3)。400mm。
メインボードのCN3を使用する場合にお使いいただけます。
PDF 不可
GF18-US0530T ¥1,540 ACアダプタ。5V3A, AC100~240V 仕様 不可
NP12-1S0523 ¥1,210 ACアダプタ。5V2.3A, AC100~120V【在庫限り】 仕様 不可
- CD-PMCS-U ¥5,500 ソフトウェアパックCD
ダウンロードは無料です。
CDが必要な場合のみ有料となります。
ダウンロード 不可

RoHS
○:RoHS指令対応製品です。

返品について
